5 vanliga filformat som arkitekter använder

I vår förra artikel tittade vi på olika program som arkitekter använder. Från AutoCAD till SketchUp, Revit, 3DS Max, Catia, Civil 3D och många fler. Arkitekter kan använda olika program i samma projekt. Ett program kan användas för bilddesign och ett annat för teknisk dokumentation, 3D-modellering, rendering, efterbearbetning av video och andra arkitekturuppgifter.

Alla dessa moderna CAD-program gör arkitektritningar snabbare och enklare att ta fram, men det är vanligt att filformat och versioner inte är kompatibla mellan programmen. Varje arkitekt arbetar med det som passar bäst i den egna arbetsmiljön. Det finns också många tillägg och program som är anpassade för specifika delar av byggbranschen. Vissa fungerar till exempel bara med BIM-arbetsflöden, medan andra används för 3D-animering.

Alla dessa arkitekter kan arbeta i samma byggprojekt. Så hur kan de samarbeta effektivt i olika CAD-program med olika filformat?

Hur samarbetar de i ett projekt?

För att besvara frågan har vi sammanställt en lista över de vanligaste filformaten som används i olika program. Du får också lära dig hur du använder Filestar för att konvertera från ett format till ett annat. På så sätt kan du samarbeta med ditt team.

1. DWG

Det här är det vanligaste databasformatet för AutoCAD-ritningar. Nästan alla arkitekter och byggföretag runt om i världen arbetar med AutoCAD. Formatet .dwg är ett inbyggt filformat i AutoCAD för både 2D- och 3D-ritningar. Filerna kan innehålla geometriska data, infogade bilder och linjer.

Du kan öppna dessa filer i AutoCAD, SketchUp, Rhino, Autodesk 3DS Max, CorelCAD, SolidWorks och Revit. Med Filestar kan du konvertera .dwg-filer till .dxf i några få steg.

Om du bara vill visa filen kan du också konvertera den till jpg, png, svg, pdf, bmp, tiff, gif eller eps med samma enkla steg.

2. DXF

Autodesk utvecklade utbytesformatet för ritningar (.dxf) för att göra det enkelt att utbyta ritningar. Det är ett universellt utbytesformat för nästan alla CAD-program. Det kan också öppnas i program för vektorritning.

Adobe Illustrator CC, AutoCAD, CorelCAD, SketchUp, SolidWorks, Autodesk Inventor, Revit, 3D Max, Rhino, Catia med flera.

Du kan konvertera en .dxf-fil till dwg, jpg, svg, pdf och flera andra filformat på nolltid.

3. DST

Det här är ett filformat för ritningsblad som utvecklats av AutoCAD. Det lagrar data som hämtats från flera .dwg-filer i XML-format. Filerna används som överföringsformat för utkast eller färdiga ritningar.

AutoCAD är det bästa programmet för att öppna .dst-filer.

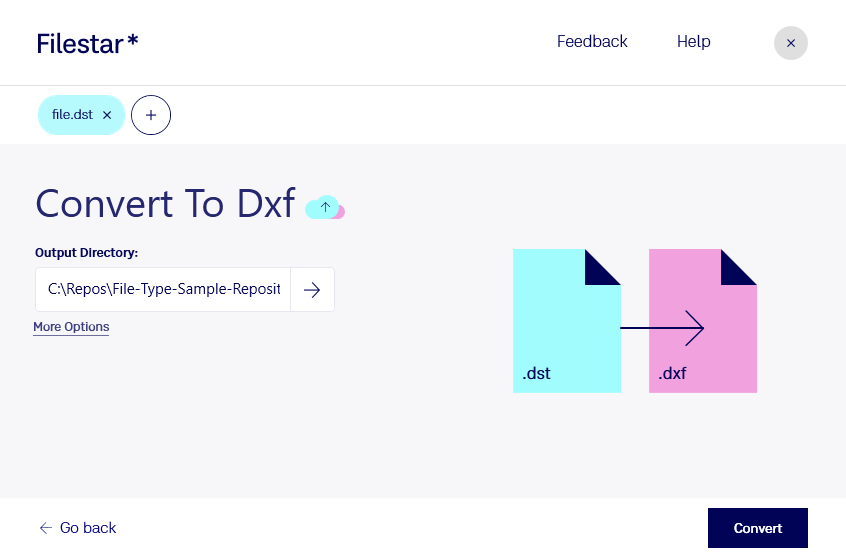

Du kan konvertera DST till dxf, svg, ai eller eps. Det tar mindre än en minut att konvertera .dst till .dxf med Filestar.

4. RFA

RFA är ett filformat för familjer i Autodesk Revit. Det är ett arkiv med olika designelement som kombinerats till ett objekt. Det innehåller geometriska detaljer och BIM-data, som material och mått.

Du kan öppna dessa filer i Revit eller AutoCAD.

5. RVT

Det här är projektfilformatet som används av BIM-programmet Revit. Det innehåller allt som rör byggnadens utformning, inklusive planritningar, 3D-modeller, projektinställningar och fasaddetaljer.

Du kan öppna det i Revit eller AutoCAD.

Det finns andra format, som SKP för SketchUp, 3DS för Autodesk 3DS Max och PLN för ArchiCAD. Även andra program, som Adobe Illustrator (.ai), CorelDRAW (.cdr) och Inkscape (.svg), är mycket populära bland arkitekter.

De flesta av dessa vanliga filer kan öppnas och exporteras av de flesta CAD-program. Att använda dessa grundläggande filer säkerställer en smidig kommunikation i arbetsflödet mellan olika projektspecialister.
